Analyzátor Panametrics Aurora RM TDLAS zaisťuje spoľahlivé riadenie vlhkosti vo vodíkových žíhacích peciach
Zhrnutie
Žíhanie zohrieva oceľ na veľmi vysokú teplotu, aby sa obnovili väzby oslabené počas valcovania a spevnila sa celková štruktúra kovu. Vo vnútri pece sa na udržanie tejto teploty používa atmosféra s vysokým podielom vodíka, ktorý má vysokú tepelnú vodivosť, a vlhkosť v tejto atmosfére sa nepretržite meria, aby sa zaručila kvalita výrobku. Vysoký obsah vlhkosti vo vodíkovom plyne pece totiž spôsobuje oxidáciu povrchu ocele a nežiaduci výsledný povrch.
Aplikácia
V minulosti sa v tejto aplikácii ukázali ako nespoľahlivé elektrolytické vlhkostné články, a to pre rekombinačný efekt vo vodíkovej atmosfére, ktorý narúša reakciu voda/vodík/kyslík, na ktorej sú tieto články založené, a vedie k nejednoznačným výsledkom. Moderné senzory na báze oxidu hlinitého a technológia TDLAS sa tomuto problému úplne vyhýbajú.
| Rozsah rosného bodu | -85 až -50 °C (-121 až -58 °F) |
|---|---|
| Prevádzková teplota | 538 až 1371 °C (1000 až 2500 °F) |
| Prevádzkový tlak | 45 psig (412 kPa) |
Prínosy:
- Bezúdržbové, bezkontaktné meranie technológiou TDLAS
- Imúnne voči rekombinačnému efektu, ktorý limituje elektrolytické články
- Najrýchlejšia odozva spomedzi technológií merania stopovej vlhkosti
- Dimenzované na extrémnu teplotu a tlak plynu v horúcej zóne pece
Výzva
Akýkoľvek analyzátor vlhkosti nasadený na vodíkových žíhacích peciach musí odolať teplote plynu v horúcej zóne až 1371 °C (2500 °F) a tlaku okolo 45 psig, pričom stále musí poskytovať rýchly odpočet bez posunu kalibrácie. Tradične používané elektrolytické články sú vo vodíkovej atmosfére náchylné na nespoľahlivé, nejednoznačné výsledky a ich údržba pridáva neplánované zásahy do už aj tak náročnej výrobnej linky.
Riešenie

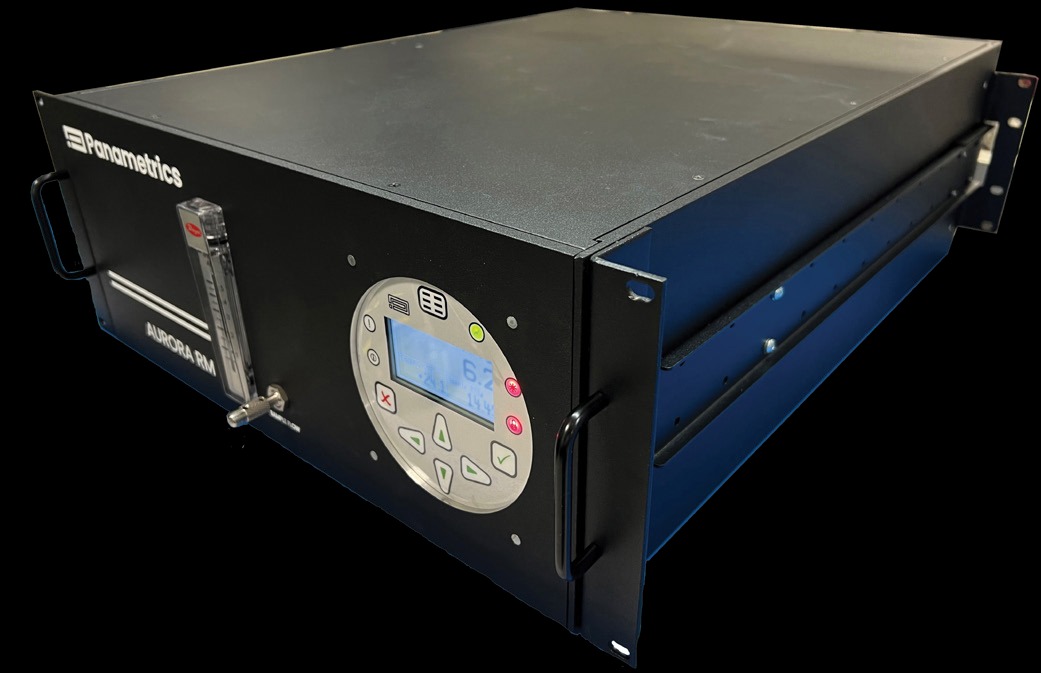

Senzor na báze oxidu hlinitého sa spravidla montuje do vhodne navrhnutého systému na odber vzorky, ktorý nepretržite monitoruje obsah vlhkosti v horúcej zóne pece alebo v odpadovom plyne; pri niektorých inštaláciách sa monitoruje aj vstupný plyn do pece. Plyn počas prechodu nehrdzavejúcimi oceľovými odberovými vedeniami prirodzene chladne pod 50 °C (120 °F) skôr, než dosiahne meraciu celu. Panametrics stavia na desaťročiach skúseností s kombináciou svojich vlhkostných analyzátorov na báze oxidu hlinitého so správne navrhnutým systémom na odber vzorky, ktorý odstraňuje submikrónové pevné častice. Pre najrýchlejšiu odozvu a bezúdržbovú prevádzku je ideálnou voľbou Aurora RM – využívajúci technológiu laditeľného diódového laserového absorpčného spektra v prevedení do 19″ racku.
Zdroj: Panametrics Application Note PANA100AN (panametrics.com) — © Panametrics LLC. Lokalizované a spracované spoločnosťou INTECH CONTROL, oficiálnym zástupcom Panametrics v Slovenskej republike a Maďarsku.
