Meranie bioplynu z odpadovej vody
Zhrnutie
Vodárenská spoločnosť so sídlom v Štokholme vyrába bioplyn zo svojej čističky odpadových vôd a dodáva ho spoločnosti Scandinavian Biogas na výrobu energie. Aby mohla presne fakturovať dodaný plyn, potrebovala riešenie merania navrhnuté priamo pre túto aplikáciu s nízkym tlakom a teplotou blízkou okolitému prostrediu.
Aplikácia

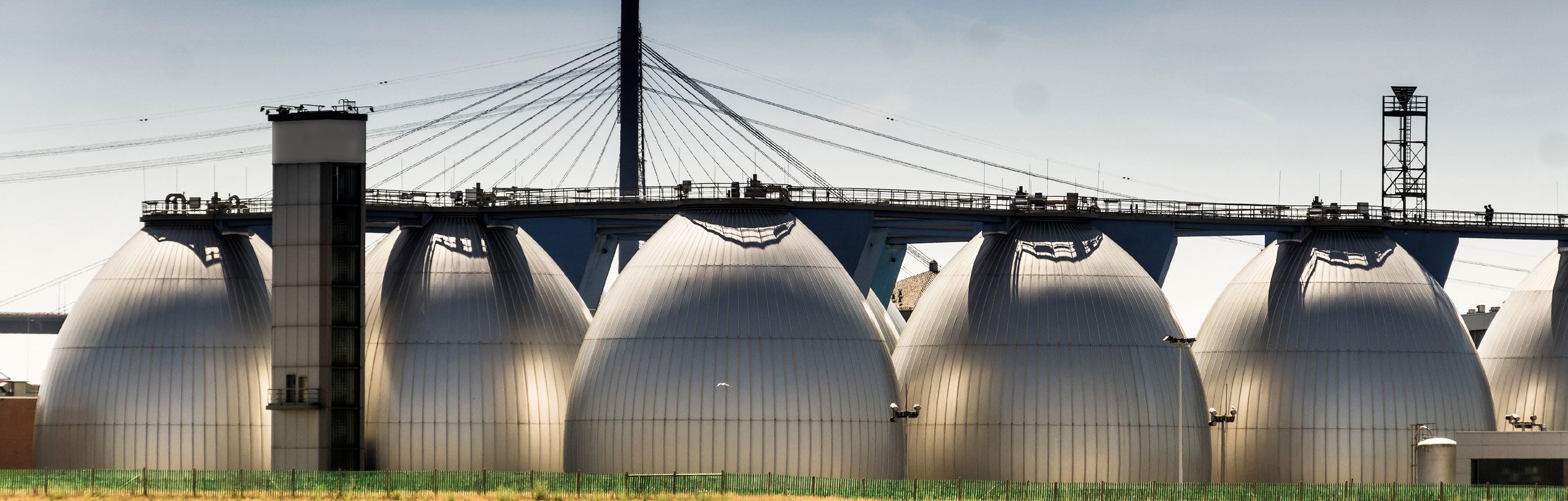

Bioplyn z vyhnívacej nádrže je zmesou metánu (58 – 70 %) a oxidu uhličitého (30 – 42 %), so stopami dusíka a sírovodíka (<500 ppm). Prúdi pri veľmi nízkom tlaku (15 – 30 mbarg) a takmer okolitej teplote (0 – 37 °C) potrubím DN300 (12″) z nerezovej ocele (SS316), pri prietokoch 400 až 5 000 Nm³/h.
| Bioplyn | CH₄ 58 % až 70 % + CO₂: 42 % až 30 %, stopy N₂ a H₂S < 500 ppm |
| Prietok | 400 až 5 000 Nm³/h |
| Tlak | 15 mbarg až 30 mbarg (0,22 psig až 0,44 psig) |
| Teplota | 0 °C až 37 °C (32 °F až 99 °F) |
| Potrubie | DN300 (12″) PN10 EN 1.4404 (SS316) |
Prínosy:
- Presné a spoľahlivé meranie
- Schopnosť merať pri veľmi nízkom tlaku
- Žiadny tlakový úbytok
Výzva
Vzhľadom na technické obmedzenia bola zvolená ultrazvuková technológia merania. Kľúčovou výzvou bolo nájsť rovnováhu medzi rýchlosťou média a tlakovým úbytkom tak, aby sa dosiahli presné a opakovateľné hodnoty bez ovplyvnenia samotného procesu. Na základe technických odporúčaní nášho partnera bolo zvolené potrubie DN300 (12″).
Riešenie

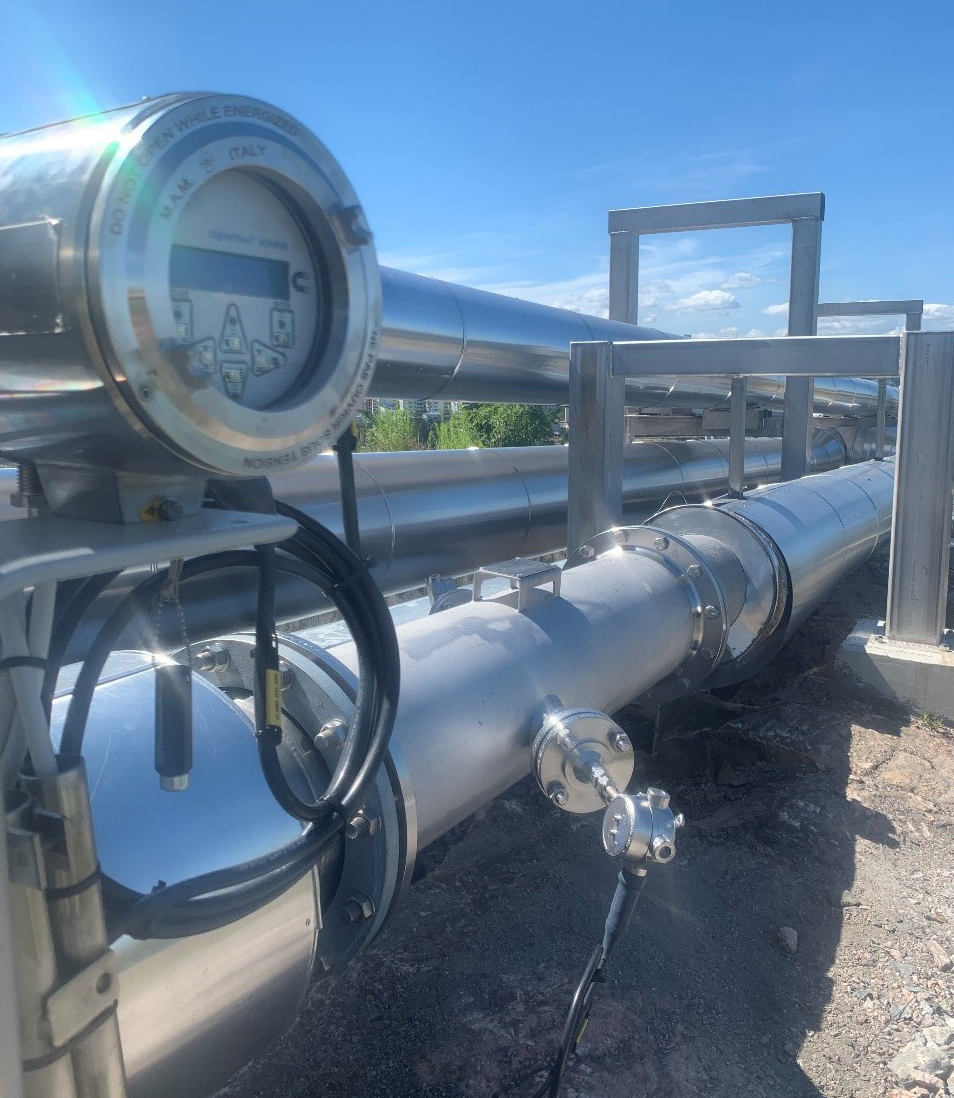

Dodali sme plynový prietokomer s meracími hlavicami T5, namontovaný na meracej komore s kalibráciou vzduchom. Ide o overené riešenie s dobrými skúsenosťami práve pri nízkotlakových aplikáciách, akými sú napríklad fakľové linky. Vďaka tomuto riešeniu môže vodárenská spoločnosť presne fakturovať dodávky spoločnosti Scandinavian Biogas a zároveň maximalizovať prenos energie vďaka nulovému tlakovému úbytku.
Zdroj: Panametrics Application Note (panametrics.com) — © Panametrics LLC. Lokalizované a spracované spoločnosťou INTECH CONTROL, oficiálnym zástupcom Panametrics v Slovenskej republike a Maďarsku.
